Насос ЕЦВ 5-4-80. Ціна і технічний огляд.
Насос ЕЦВ 5-4-80 це електроагрегат для підйому води з годинною подачею 4 кубометри і напором 80 метрів вертикального стовпа зі свердловин з обсадною трубою понад 125 мм. Насос ЕЦВ 5-4-80 експлуатується в крупних (від п'яти дюймів) свердловинах і служить для підйому води з будь-якими цілями. До води, що жене насос ЕЦВ 5-4-80 пред'являються жорсткі вимоги для максимізації експлуатаційного строку.
- водневий показник PH 6,5-9,5
- мінералізаційний показник до 1500 мкг/л
- температурний показник до 25 °C
- кількість твердих включень у воді до 50 г/м3
- не більше 349 мг/л хлоридів
- не більше 499 мг/л сульфатів
- не більше 1,4 мг/л сірководня
Маркування ЕЦВ 5-4-80 розшифровка:
- Е - електро, означає, що приводом в насосі виступає електродвигун
- Ц - насос має дію відцентрову
- В - вода (робоче середовище)
- 5 - діаметр в дюймах свердловини для якої призначений насос
- 4 - подача (продуктивність насоса в м3/год)
- 80 - напір (вимірюється в метрах водяного стовпа)
Конструкція ЕЦВ 5-4-80
Конструктивно ЕЦВ 5-4-80 є об'єднанням насосної частиниу вигляді багатоступеневого насоса і герметичного електродвигуна.
Ступені насоса змонтовані на осі вала 11 і за допомогою стяжок 3 закріплені на підставці (16) насоса. Зі зворотного боку до основи насоса ЕЦВ 5-4-80 прикріплений електродвигун.
Секція насосної частини ЕЦВ 5-4-80 зібрана з наступних деталей: 7 - обойма, в ній же встановлені кільце 8 і отвід лопатковий 6 (ЛО), колеса робочі 9 (РК), встановлені на валу і закріплені за допомогою шпонки 12. Робочі колеса між собою фіксуються на валу втулками приставочными 10.
В якості опори використовуються підшипники гумотехнічні зверху і знизу. Головка насоса 1 разом з зворотним клапаном закріплена на верхньому підшипнику 4, який розташований в корпусі 5. Для з'єднання насоса і водопідйомної колони на голівці присутня конічна різьба. Змазування підшипників проводиться перекачуваною водою. Муфта 15 і шпонки 17 і 13 служать для з'єднання нижнього кінця вала насоса ЕЦВ 5-4-80 з хвостовиком ротора електродвигуна. Щоб виставити необхідний зазор між робочим колесом і лопатковим отводом встановлюються регулювальні шайби 14 між хвостовиком і валом.
Ротор насоса електродвигун з ротором короткозамкненого типу. Корпус статора 20 електродвигуна має два підшипникових щита - 19 (закріплено зверху) та 20 (закріплений знизу). Крім цього кільце 25, що служить кріпленням днища 30, в якому є елементи осьового упорного підшипника. Кожен щит має по 2 підшипника 21.
Пази для укладання обмоток статора утворені пакетом з пластин магнітопровода 22, який впресовано в корпус статора. В якості обмотки статора служить провід типу ПВДП, який має поліетиленову ізоляцію. Ізоляція забезпечує можливість роботи електродвигуна при повному зануренні у воду. Вивід кінців обмоток забезпечений кабелем занурювальним 18, тип кабелю ВПП.
Конструкція ротора 23 являє собою "білячу клітку" з алюмінієвих або мідних провідників. Нижній кінець ротора має закріплену шпонкою і стопорним кільцем п'яту 26. Підшипниковий упорний вузол, утворений підп'ятником 27 і п'ятою, служить для сприйняття ваги ротора електродвигуна насоса ЕЦВ 5-4-80 і осьових гідравлічних сил. Пробка 28, розташована в днищі, служить для зливу води. Перед установкою насоса ЕЦВ 5-4-80 в свердловині електродвигун необхідно заповнити водою. Вода необхідна для охолодження статора і змащування підшипників.
Схема установки ЕЦВ 5-4-80
Правила експлуатації ЕЦВ 5-4-80
Довга і безперебійна робота насоса ЕЦВ 5-4-80 досягається при дотриманні наступних правил:
- Не допускається робота насоса ЕЦВ 5-4-80 без підключення до захисної пускорегулювальної станції
- Заборонений пуск насоса за межами свердловини. Перед монтажем насоса в свердловині, вона повинна бути освітлена
- Свердловина, в яку встановлюється ЕЦВ 5-4-80, необхідно щоб мала дебет більше продуктивності самого насоса
- Суворо заборонено приварювання до корпусу насоса інших деталей
- Заборонено демонтаж зворотного клапана і зливної пробки
- Наявність акта на свердловину протягом календарного року експлуатації обов'язково
- Необхідна обов'язкова перевірка ізоляції кабелю струмопровідного перед запуском насоса
- Водопровідні труби по своєму діаметру повинні відповідати насоса ЕЦВ 5-4-80
- Якщо в гідросистемі присутній надлишковий тиск обов'язково застосування запобіжних редукційних пристроїв, зворотних клапанів та інших устройст оберігає насос ЕЦВ 5-4-80 від гідроудару
5 варіантів купити насос ЕЦВ 5-4-80 (всього два вірних)
1. Насос ЕЦВ 5-4-80 можна купити у сотень регіональних роздрібних дропшипінгових інтернет-постачальників будь-яких ЕЦВ (українських, білоруських і російських виробників). Мінуси - дуже велика націнка, немає у наявності. Плюси - відсутні. Поганий варіант.
2. Розмістивши замовлення на псевдозаводі, який "виробляє" китайські ЕЦВ. Китайські аналоги насоса ЕЦВ 5-4-80 можуть бути абсолютно різної якості і розкиду цін. Також псевдозаводи можуть пропонувати українські ЕЦВ під власною торгівельною маркою. Це нормально, але навіщо? :) Плюси - відсутні (ціна навіть найбюджетнішого китайського ЕЦВ вже вище українського при поточному курсі доллар-гривня). Мінуси - низька якість обладнання. Поганий варіант.
3. Можна розмістити замовлення на заводі, який "виробляє" українські ЕЦВ з ремфонду під виглядом нового обладнання. Класичний випадок, який трапляється повсюдно. Більш того, такий "виробник" роками може відвантажувати ремонтні насоси ЕЦВ. Плюси - дуже низька ціна. Мінуси - дуже низька якість обладнання. Дуже поганий варіант.
4. Можна розмістити замовлення на одному з двох надійних українських заводів-виробників (ХЕМЗ, Азовенергомаш). Мінуси - ви отримуєте роздрібну ціну і, м'яко кажучи, неідеальний сервіс. Плюси - ви отримуєте точно новий заводський насос. Хороший варіант.
5. Ми рекомендуємо п'ятий варіант - себе. Наша компанія є багаторічним торгівельним партнером українських виробників насосів ЕЦВ та має можливість надавати кінцевому споживачу ціну значно нижче відпускної роздрібної ціни заводу-виробника (в окремих випадках до 25% дисконту). Тут немає ніякої магії, в Англії газон такий красивий, бо його стригли та поливали 300+ років. Фактично, ми просто "ділимось" своєю дистриб'юторською знижкою (яка у нас 100% найвища в Україні). Наша компанія відвантажує насос ЕЦВ безпосередньо зі складу заводу-виробника та надає додаткові сервіси, такі як оперативна доставка та можливість проведення монтажних робіть. Класний варіант :)
Звернувшись до нашого фахівця, Ви отримаєте кваліфіковану техніко-економічну консультацію. Наша компанія це багаторічний офіційний дилер заводів ТОВ "Азовенергомаш" і ТДВ "ХЕМЗ". Також надамо дилерські ціни на насоси ЕЦВ виробництва Лівгідромаш (Росія) і Промбурвод (Білорусь). Наполегливо рекомендуємо відповідально підходити до питань придбання подібного обладнання.

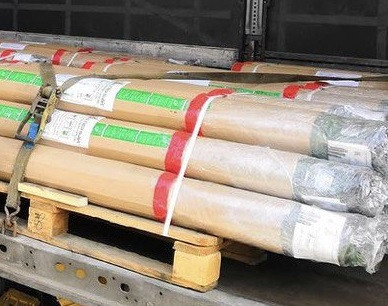

Насос ЕЦВ 5-4-80 оперативно доставляємо по всій Україні, включаючи міста Київ, Одеса, Тернопіль, Хмельницький, Полтава, Фастів, Миргород, Яготин, Кропивницький, Маріуполь, Лозова, Сєверодонецьк, Обухів, Рівне, Донецьк, Васильків, Миколаїв, Дніпро, Боярка, Луганськ, Гостомель, Лисичанськ, Вишгород, Запоріжжя, Вінниця, Бровари, Бахмут, Чернігів, Бориспіль, Чернівці, Львів, Івано-Франківськ, Луцьк, Херсон, Ужгород, Суми, Біла Церква, Попасна, Буча, Кременчук, Горлівка, Бердянськ, Березань, Краматорськ, Хмільник, Стрий, Жмеринка, Тульчин, Калуш, Нововолинськ, Ковель, Бердичів, Луцьк, Охтирка, Лубни, Першотравенськ, Новомосковськ, Мелітополь, Виноградів, Українка, Марганець, Ромни, Нікополь, Вишгород, Червоноград, Вільнянськ, Мукачево, а також ЕЦВ 5-4-80 можна купити в такі міста як Баштанка, Кам'янське, Бердянськ, Чортків, Павлоград, Шостка, Славутич, Покровськ, Дружківка, Вишневе, Умань, Волноваха, Дрогобич, Коломия, Березань, Костянтинівка, Селидове, Новоград-Волинський, Житомир, Ірпінь, Коростень, Хуст, Косів, Олександрія та інші великі міста України.
Основні | |
---|---|
Матеріал корпусу | Сталь |
Тип приєднання | Фланцеве |
Пропускна здатність | 4 |
Клас захисту корпусів електронного устаткування | IP68 |
Потужність | 1.5 |
Максимальний напір | 80 |
Встановлення насоса | Вертикальна |
Користувацькі характеристики | |
Гарантійний термін | 12 |
Вага | 45 |
Перекачувані середи | Чиста вода |
Максимальна температура робочої рідини | 25 |
Напруга мережі | 380~400 В |
Частота струму | 50 |
Ступінь захисту IP | 68 |
Номінальна пропускна здатність | 4 |
- Ціна: 15 000 ₴
