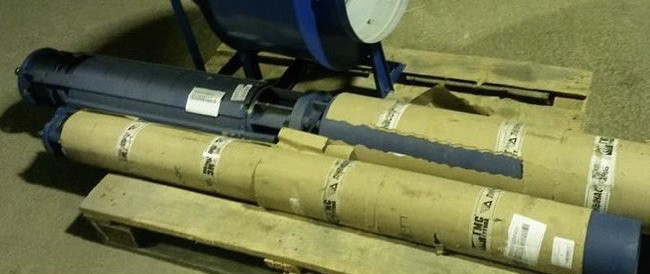

ЕЦВ8/25/235 (насос ЕЦВ 8-25-235)
- В наявності
- Код: ЭЦВ 8-25-235
58 800 ₴
- +380 (57) 761-42-15 НАСОСНЕ ОБЛАДНАННЯ
- +380 (93) 761-42-15 ЕЛЕКТРОДВИГУНИ
Насос ЕЦВ 8-25-235. Ціна і технічний огляд.
Насос ЕЦВ 8-25-235 це промисловий електроагрегат високого тиску для підйому води з годинною подачею 25 кубометрів і напором 235 метрів вертикального стовпа зі свердловин з обсадною трубою понад 200 мм. Насос ЕЦВ 8-25-235 експлуатується в крупних (від восьми дюймів) свердловинах і служить для підйому води з будь-якими цілями. До води, що жене насос ЕЦВ 8-25-235 пред'являються жорсткі вимоги для максимізації експлуатаційного строку.
- водневий показник PH 6,5-9,5
- мінералізаційний показник до 1500 мкг/л
- температурний показник до 25 °C
- кількість твердих включень у воді до 50 г/м3
- не більше 349 мг/л хлоридів
- не більше 499 мг/л сульфатів
- не більше 1,4 мг/л сірководня
Маркування ЕЦВ 8-25-235 розшифровка:
- Е - електродвигун в якості приводу
- Ц - відцентрова дія насоса
- В - вода (робоче середовище)
- 8 - діаметр в дюймах свердловини для якої призначений насос
- 25 - швидкодія (продуктивність насоса в м3/год)
- 235 - напір (вимірюється в метрах водяного стовпа)
Конструкція ЕЦВ 8-25-235
Конструктивно ЕЦВ 8-25-235 є об'єднанням насосної частиниу вигляді багатоступеневого насоса і герметичного електродвигуна.
Ступені насоса змонтовані на осі вала 11 і за допомогою стяжок 3 закріплені на підставці (16) насоса. Зі зворотного боку до основи насоса ЕЦВ 8-25-235 прикріплений електродвигун.
Секція насосної частини ЕЦВ 8-25-235 зібрана з наступних деталей: 7 - обойма, в ній же встановлені кільце 8 і отвід лопатковий 6 (ЛО), колеса робочі 9 (РК), встановлені на валу і закріплені за допомогою шпонки 12. Робочі колеса між собою фіксуються на валу втулками приставочными 10.
В якості опори використовуються підшипники гумотехнічні зверху і знизу. Головка насоса 1 разом з зворотним клапаном закріплена на верхньому підшипнику 4, який розташований в корпусі 5. Для з'єднання насоса і водопідйомної колони на голівці присутня конічна різьба. Змазування підшипників проводиться перекачуваною водою. Муфта 15 і шпонки 17 і 13 служать для з'єднання нижнього кінця вала насоса ЕЦВ 8-25-235 з хвостовиком ротора електродвигуна. Щоб виставити необхідний зазор між робочим колесом і лопатковим отводом встановлюються регулювальні шайби 14 між хвостовиком і валом.
Ротор насоса електродвигун з ротором короткозамкненого типу. Корпус статора 20 електродвигуна має два підшипникових щита - 19 (закріплено зверху) та 20 (закріплений знизу). Крім цього кільце 25, що служить кріпленням днища 30, в якому є елементи осьового упорного підшипника. Кожен щит має по 2 підшипника 21.
Пази для укладання обмоток статора утворені пакетом з пластин магнітопровода 22, який впресовано в корпус статора. В якості обмотки статора служить провід типу ПВДП, який має поліетиленову ізоляцію. Ізоляція забезпечує можливість роботи електродвигуна при повному зануренні у воду. Вивід кінців обмоток забезпечений кабелем занурювальним 18, тип кабелю ВПП.
Конструкція ротора 23 являє собою "білячу клітку" з алюмінієвих або мідних провідників. Нижній кінець ротора має закріплену шпонкою і стопорним кільцем п'яту 26. Підшипниковий упорний вузол, утворений підп'ятником 27 і п'ятою, служить для сприйняття ваги ротора електродвигуна насоса ЕЦВ 8-25-235 і осьових гідравлічних сил. Пробка 28, розташована в днищі, служить для зливу води. Перед установкою насоса ЕЦВ 8-25-235 в свердловині електродвигун необхідно заповнити водою. Вода необхідна для охолодження статора і змащування підшипників.
Схема установки ЕЦВ 8-25-235
Правила експлуатації ЕЦВ 8-25-235
Довга і безперебійна робота насоса ЕЦВ 8-25-235 досягається при дотриманні наступних правил:
- Не допускається робота насоса без підключення до захисної пускорегулювальної станції
- Заборонений пуск насоса за межами свердловини. Перед монтажем насоса в свердловині, вона повинна бути освітлена
- Свердловина, в яку встановлюється ЕЦВ 8-25-235, необхідно щоб мала дебет більше продуктивності самого насоса
- Суворо заборонено приварювання до корпусу насоса інших деталей
- Заборонено демонтаж зворотного клапана і зливної пробки
- Наявність акта на свердловину протягом календарного року експлуатації обов'язково
- Необхідна обов'язкова перевірка ізоляції кабелю струмопровідного перед запуском насоса
- Водопровідні труби по своєму діаметру повинні відповідати діаметру ЕЦВ 8-25-235
- Якщо в гідросистемі присутній надлишковий тиск обов'язково застосування запобіжних редукційних пристроїв, зворотних клапанів та інших устройст оберігає насос ЕЦВ 8-25-235 від гідроудару
5 варіантів купити насос ЕЦВ 8-25-235 (всього два вірних)
1. Насос ЕЦВ 8-25-235 можна купити у сотень регіональних роздрібних дропшипінгових інтернет-постачальників будь-яких ЕЦВ (
