Насос ВВН1-3. Ціна в Україні і технічний опис.
ВВН1-3 це промисловий водокільцевий насос продуктивністю 2,7-3,3 м3 газу на хвилину, призначений для відкачування або стиснення неводорозчинних газів у промисловості. Принцип дії водокільцевий, тобто інерційними силами ротора створюється водяне кільце розрідження, а "штовхачем" газу, що перекачується, служить вода. Витрата робочої води насоса ВВН1-3 становить 0,40-0,45 м3 на годину (необхідно забезпечити доступ до води). Для перекачування агресивних газів потрібний підбір правильного матеріалу проточної частини. Базовий матеріал – СЧ20, можливе виготовлення з жаростійких нержавіючих сплавів або титану. Насоси ВВН1-3 надзвичайно поширені у всіх галузях промисловості завдяки своїй простоті та універсальності.
Маркування ВВН1-3-УХЛ4 расшифровуется:
- ВВН1 – насос водокольцевой вакуумний з номінальним тиском 0,04 МПа
- 3 – продуктивність (м3/хв)
- УХЛ – кліматичне виконання
- 4 – категорія розміщення
ВВН1-3 не можна експлуатувати в умовах підвищеної вибухонебезпеки.

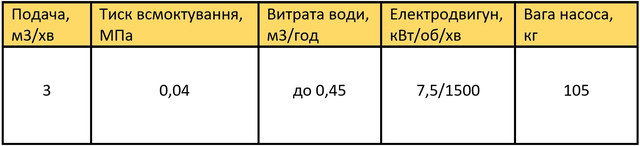

Характеристики насоса ВВН1-3
Застосування ВВН1-3
Насос ВВН1-3 застосовується в техпроцесах промислової сушки, задіян в процесах дегазації олій, а також в випарних установках. Це можуть бути також установки аерації або газоочищення чи промислової дистиляції.
Конструкція ВВН1-3
Насоси ВВН1-3 припускають всмоктування бічне і нагнітання осьове. Насос ВВН1-3 включає в себе основні елементи: вал, робоче колесо, кронштейн, кришка, корпус. У корпусі розміщені порожнини всмоктувальні і нагнітають. Порожнини між собою з'єднані вирізами в корпусі серповидної форми. Робоче колесо закріплене на валу шпонковим з'єднанням. У процесі роботи насоса ВВН1-3 вода відкидається на периферію і утворює кільце, всередині нього утворюється розрідження і виконується всмоктування газу по більшій серповидному розрізу. Далі газ стискається і через серповидний розріз меншого розміру виштовхується в нагнітальний патрубок разом із зайвою водою. Для того щоб водяне кільце підтримувало постійний обсяг і відбувалося охолодження деталей організована постійна циркуляція чистої води без механічних домішок. Ущільнення вала на насосі ВВН1-3 сальникове.

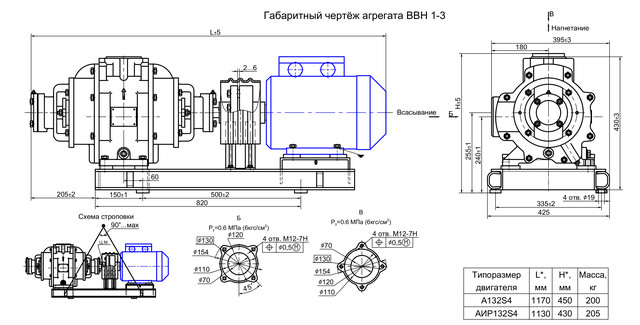

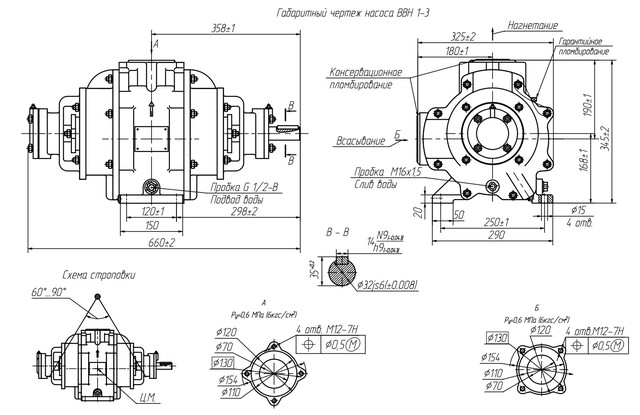

Розміри і вага ВВН1-3
Можливі комплектації ВВН1-3
- Насос без рами, без електродвигуна, без водовіддільника, без відводу, без муфт - базова комплектація
- Насос без рами, без електродвигуна, без водовіддільника, без відводу, з комплектом напівмуфт
- Насос без електродвигуна, без водовіддільника, без відводу, на підрамнику
- Насос без рами, без електродвигуна, з водовіддільником, з відводом, з комплектом напівмуфт

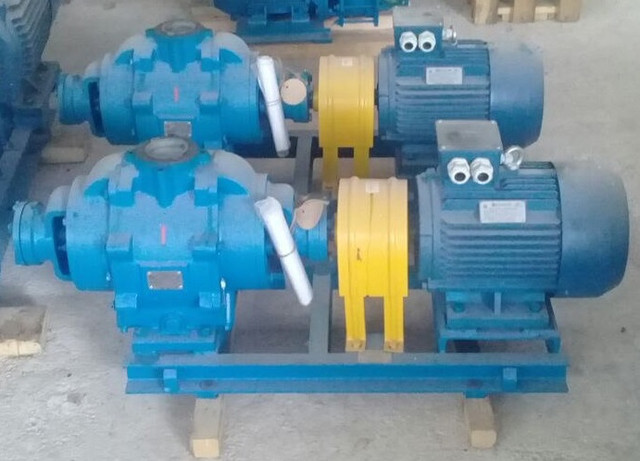

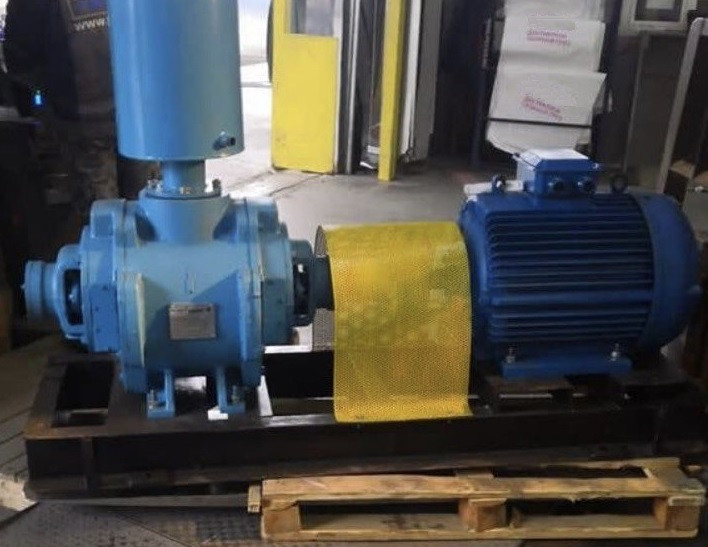

- Насосний агрегат в зборі на рамі, з електродвигуном, з водовіддільником, з відводом
Де і як замовити насос ВВН1-3. Ціна на різні комплектації.
Вказана ціна ВВН1-3 в базовій комплектації. При зверненні Вам буде надана швидка калькуляція комплектації. Також ціна ВВН1-3 може залежати від таких факторів як виробник і рік випуску насоса. Ціна на насоси складського зберігання нижче, ніж на насоси поточного року випуску. Забезпечуємо оперативну доставку згідно аварійних заявок в такі міста: Одеса, Київ, Тернопіль, Полтава, Біла Церква, Хмельницький, Кіровоград, Сімферополь, Рівне, Миколаїв, Донецьк, Дніпропетровськ, Запоріжжя, Луганськ, Львів, Вінниця, Чернігів, Луцьк, Чернівці, Херсон, Івано-Франківськ, Ужгород, Кременчук, Горлівка, Суми, Краматорськ та інші міста України. Доступний експорт в такі країни як Молдова, Грузія, Вірменія, Казахстан, Азербайджан, Монголія, Киргизстан, Таджикистан, Литва, Узбекістан, Латвія, Естонія, Туркменістан, Іран. Мінімальна вартість митної очистки з базисом поставки FCA складає всього 80 USD, не включаючи витрати на виробництво сертифікатів СТ-1. Комплект ЗІП не включений у вартість і поставляється за погодженням.
Основні атрибути | |
---|---|
Виробник | Власне виробництво |
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Пропускна здатність | 180 куб.м/год |
Користувальницькі характеристики | |
Частота обертання | 1450 |
Потужність двигуна | 7.5 кВт |
Потужність, споживана насосом | 6.2 кВт |
Витрата води не більше | 0.43 м3/год |
Номінальна продуктивність | 3 м3/хв |
- Ціна: 36 800 ₴
