Насос ЦНС180-170. Ціна в Україні, техобзор і виробники.

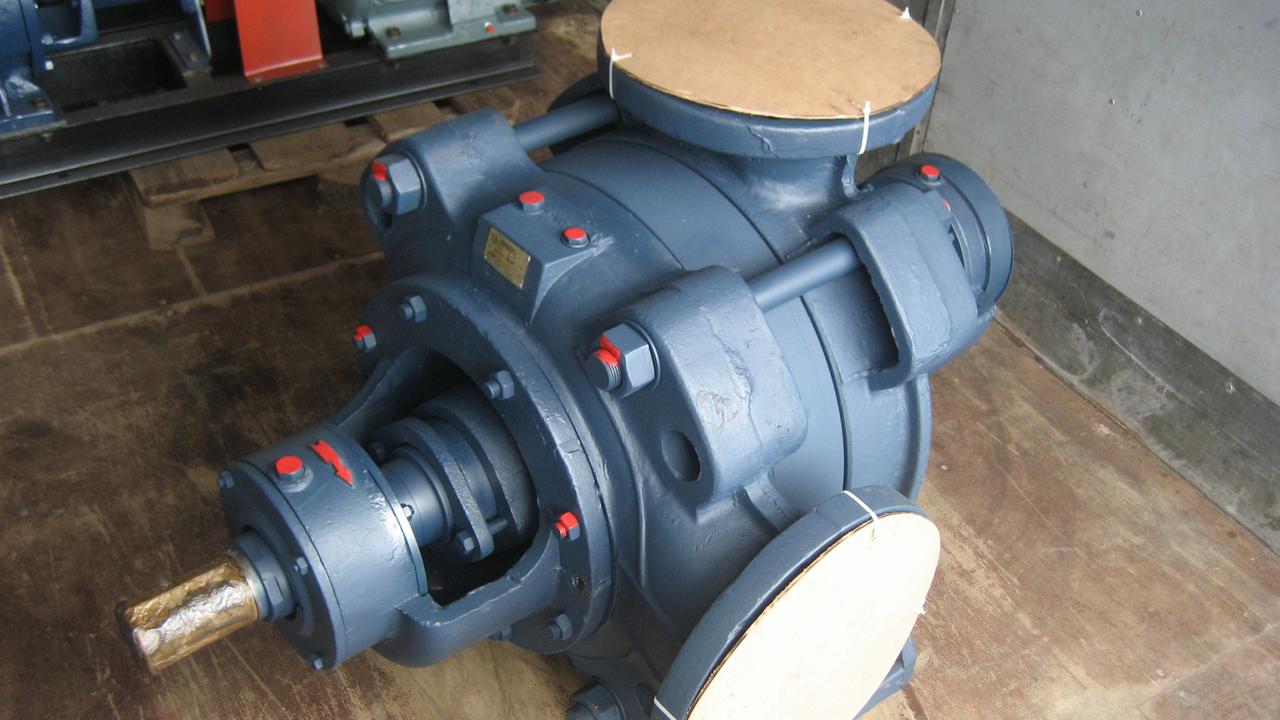

Насос ЦНС180-170 це високонапірні агрегат, який обладнаний горизонтальним відцентровим валом і 4 камерами-секціями, приєднаними послідовно і розташованими на цьому валу. При подачі промислових обсягів води з великим тиском необхідно застосування насосів спеціального типу, а саме промислових поверхневих багатоступеневих насосів (ЦНС та їх аналоги), в яких тиск підвищується з переходом рідини від попередньої секції до наступної. При цьому підсумкова сила тиску на виході з насоса дорівнює добутку кількості камер (секцій, ступенів) і сили напору, що створюється кожною сходинкою. Для насосів серії ЦНС180 сила напору на кожній секції - 4,25 атмосфер (42,5 метрів водяного стовпа). Насос ЦНС180-170 має 4 ступені (4 х 42,5 = 170), перша і остання з них знаходяться під переднім і заднім кронштейнами з вхідним і вихідним патрубками. Кількість робочих коліс - 4, 3 звичайних робочих колеса і 1 робоче колесо першого ступеня.
Насос ЦНС180-170 призначений для високонапірного перекачування води, а також інших невибухонебезпечних рідин, схожих з водою за в'язкістю та хімічною активністю, що містять тверді включення в кількості не більше 0,1% за обсягом і розмірами часток не більше 0,2 мм. Робочі колеса насосів ЦНС встановлюються на єдиному валу і знаходяться в загальному корпусі, розбитий на секції. Так як конструкція самого корпусу насоса секційна, то кількість секцій, а слідчо і робочих коліс можна і збільшити і зменшити на етапі проектування. При цьому величини як напорів так і подач мають стандартний ряд. Основне застосування насосів ЦНС - підвищення тиску в системах ЖКГ та підживлення котлів. Насос ЦНС180-170 має хороші робочі характеристики, високий ККД і напір 170 метрів водяного стовпа.
Принцип роботи
Робота електроагрегата ЦНС180-170 заснована на вентиляторном принципі дії лопатей робочого колеса, що обертаються і перекачують рідину. Звільнилася порожнину знову заповнюється робочою рідиною, прямуючи в область розрядження. При роботі насоса тиск рідини підсумовується при переході від секції до секції. Для компенсації зворотного тиску встановлюється гидропята і розвантажувальні кільця. Насоси ЦНС180-170 не призначені для сухого ходу і не мають самовсмоктування, тому необхідно заповнення насосів робочою рідиною перед запуском.
Відмінність насосів ЦНС від ЦНСГ
Єдина відмінність насосів ЦНС від насосів ЦНСГ полягає в різній максимальній температурі рідини, що перекачується, при цьому буква "Р" у маркуванні означає буквально "Гарячий", а на корпусі насоса варто додатковий шильдик "Обережно, 105 °C". Конструктивно така різниця в максимальній температурі досягається створенням контуру для охолодження підшипників. Таким чином, насос ЦНС служить для перекачування води з температурою до + 45 °C, а насос ЦНСГ здатний перекачувати воду температурою до +105 °C. На сьогодні майже всі заводи-виробники перейшли на виробництво універсальних моделей, які легко переключаються для роботи з холодної або гарячої робочою рідиною.
Насос ЦНС180-170 знайшов застосування в:
- системах ЖКГ
- теплоенергетиці
- водопостачання шахт
Модифікації ЦНС:
- без букви – для води холодніше 45°C
- Р – для гарячої води 105 °C
- ГМ – для гарячого масла 105 °C
- Н - для нафтопродуктів
Характеристики насоса ЦНС180-170
Заводи-виробники насосів ЦНС
- ВАТ "Пінський ОМЗ" р. Пінськ
- ТОВ "УНР" Олександрія р.
- АТ "Димитровградхиммаш" р. Димитровград
- ТОВ "Ясногірська насосний завод" р. Ясногорск
- ТОВ "Центрнасоссервис" Тула р.
- ТОВ "Пензагрореммаш" р. Пенза
Основним заводом-виробником насосів ЦНС в Україні вважається ТОВ "Укрнасоссервіс" з р. Олександрія. Цей завод поставляє насоси ЦНС зі строком поставки більше місяця. Насосні агрегати при цьому комплектуються електродвигунами АЇР виробництва Китай. Наведені чинники підштовхують замовників до пошуку альтернативних виробників та придбання насосів типу ЦНС складського зберігання з наявності на складу компаній-постачальників, однією з яких є ПП "ОЛ Електро". Наше підприємство підтримує постійний складський залишок у кількості не менше 10 одиниць на серію. Запаси сформовані, як правило, з закуплених у попередні роки, а також викуплених у промисловості резервних (запасних, неліквідних) примірників. Часто у нас більше насосів, ніж може дати завод.
Наше підприємство пропонує як заводські насоси ЦНС так і насоси ЦНС складського зберігання білоруського та російського виробництва. Насоси ЦНС180-170 складського зберігання проходять передпродажну процедуру ревізії і переконсервації в заводських умовах з внесенням запису про переконсервації в паспорт насоса згідно з регламентом заводу-виробника. Ціна ЦНС180-170 у вигляді насосного агрегату співвісно на рамі з електродвигуном залежить від типу, року випуску і виробника обраного електродвигуна. Заощадити дозволить застосування оптимального електродвигуна, вага якого в структурі ціни насосних агрегатів ЦНС не менше 50%. Компанія «ОЛ Електро» поважає своїх клієнтів. Наші фахівці підберуть для Вас найбільш підходящий і недорогий варіант з гарантованим терміном служби.
Як купити насос ЦНС180-170. Ціна з ПДВ в Україні.
Здійснюємо в т. ч. термінові поставки насоса ЦНС180-170 в т. ч. по аварійним заявками в Київ, Хмельницький, Харків, Тернопіль, Херсон, Кіровоград, Чернігів, Вінниця, Чернівці, Івано-Франківськ, Одеса, Ужгород, Суми, Полтава, Львів, Рівне, Запоріжжя, Маріуполь, Миколаїв, Дніпро, Луцьк та інші регіони України.
Доступний експорт на насос ЦНС180-170 в такі країни як Молдова, Грузія, Вірменія, Узбекистан, Казахстан, Азербайджан, Таджикистан, Литва, Латвія, Естонія, Туркменістан, Іран. Мінімальна вартість митної очистки з базисом поставки FCA становить 4500,00 грн без ПДВ (180 USD), включаючи витрати на виробництво сертифікатів СТ-1. Комплект ЗІП не включений у вартість і поставляється за погодженням.
Основні | |
---|---|
Виробник | Власне виробництво |
Країна виробник | Україна |
Вага | 1879 кг |
Гарантійний термін | 12 міс |
Клас захисту корпусів електронного устаткування | IP54 |
Кількість швидкостей | 1 шт. |
Максимальний напір | 170 м |
Матеріал корпусу | Чавун |
Матеріал робочого колеса | Чавун |
Потужність | 132 кВт |
Напруга мережі | 380~400 В |
Перекачувані середи | Технічна вода, Конденсати, Чиста вода, Вода з домішками, Живильна вода, Хімічно нейтральні речовини |
Плавний пуск двигуна | Ні |
Пропускна здатність | 180 куб.м/год |
Тип приєднання | Фланцеве |
Встановлення насоса | Горизонтальна |
Частота струму | 50 Гц |
- Ціна: 137 400 ₴
